A - Quelques éléments de captation

A2 - Quelques éléments de captation et leur débit d'air

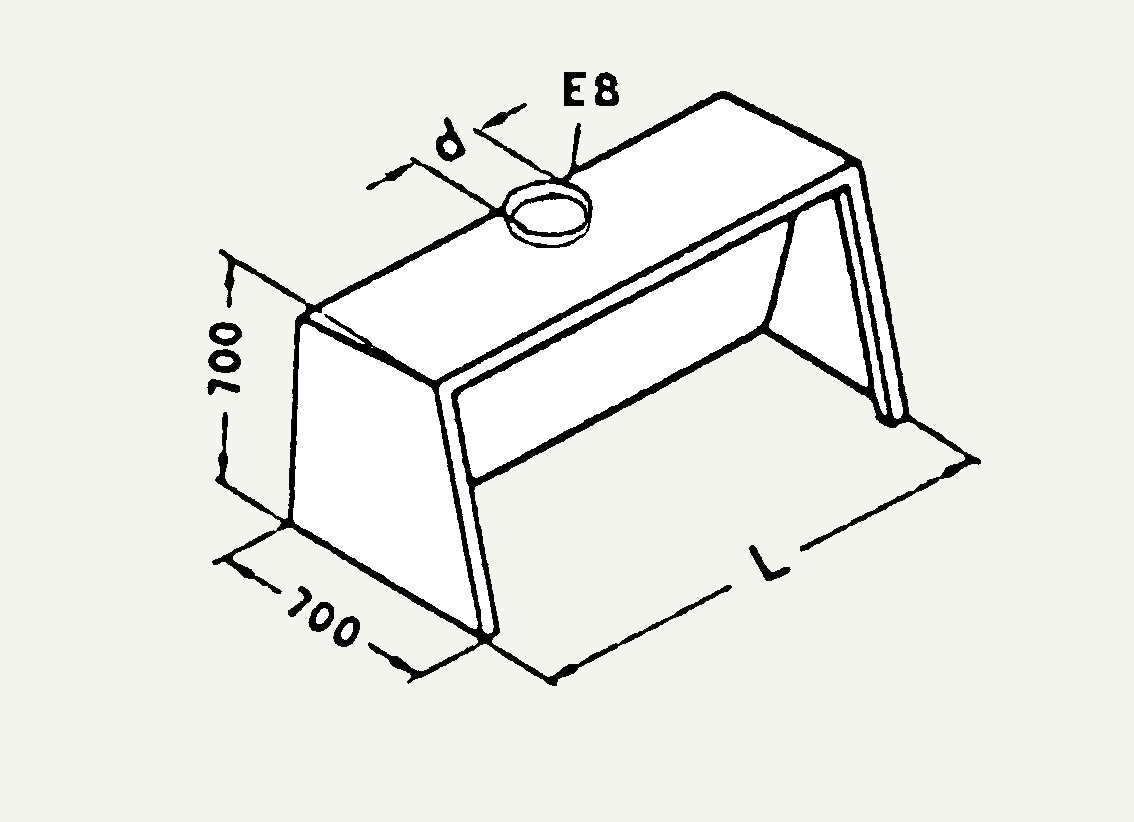

Partie supérieure de table de travail
Pour installation sur table de travail		 Hotte table
Dimensions L mm 1000 1500 2000 2500
Débit m3/h 2000 3000 4000 5000
Diam. mm 180 220 240 280

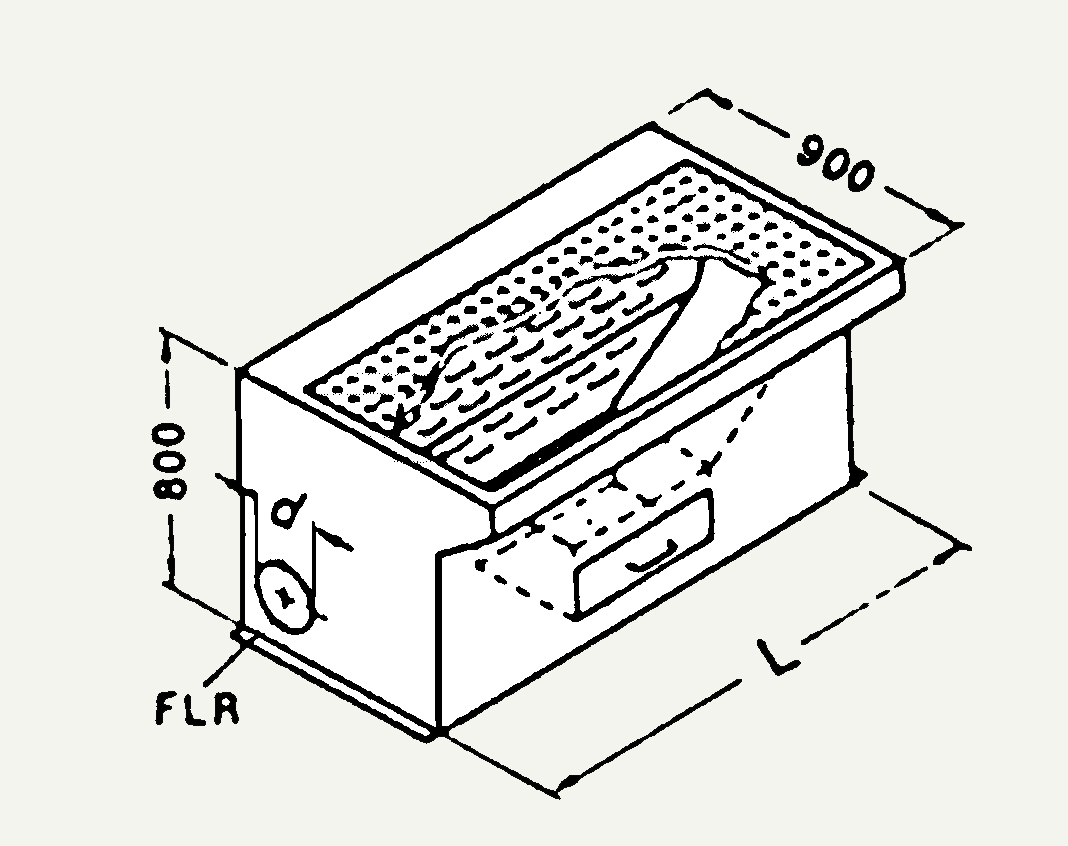

 Partie inférieure de table de travail
Comme table de travail avec aspiration
en partie inférieure 		 table aspirante
Dimensions  L mm  1000  1500  2000  2500
Débit  m3/h  2300  3500  4600  5800
Diam  mm  200  240  280  325
Table d'égrenage
Aspiration dessous		 Table d'égrenage
 Dimensions  L mm  1500  2000  2500  3000
 Débit  m3/h  3500  4600  5800  7000
 Diam  mm  240  280  325  350

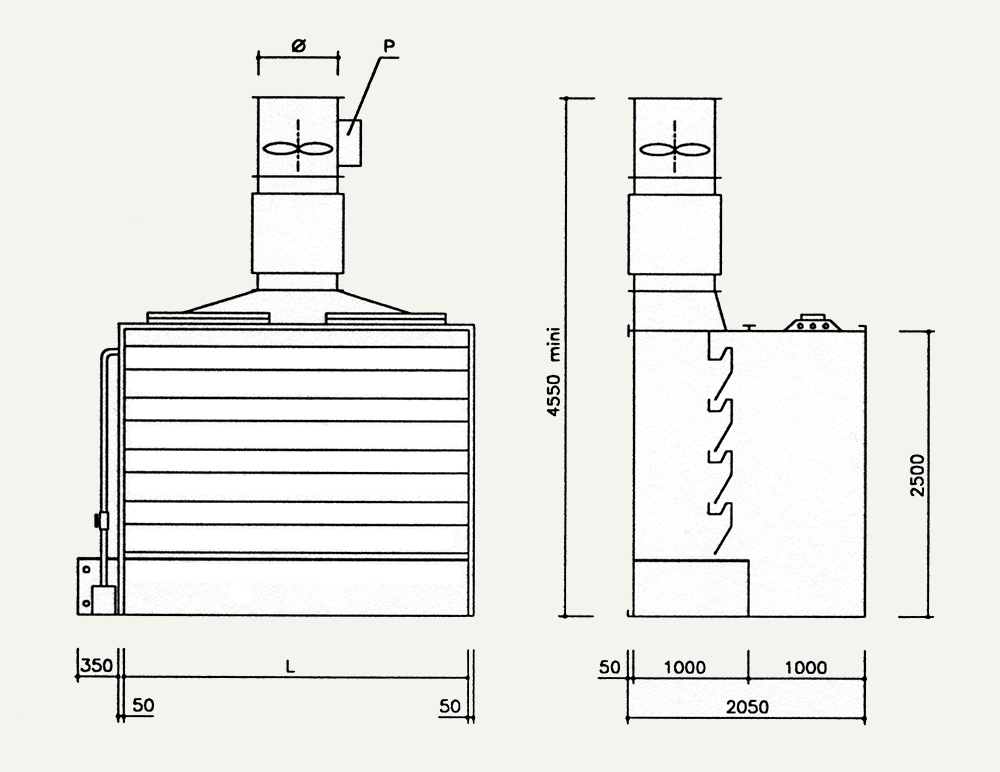

Cabine de peinture
hauteur 2,50 m		 Cabine de peinture
Dimensions L mm 2000 2500 3000 4000
Débit d'air m3/h 9000 11200 13500 18000
Dam mm 600 700 700 800

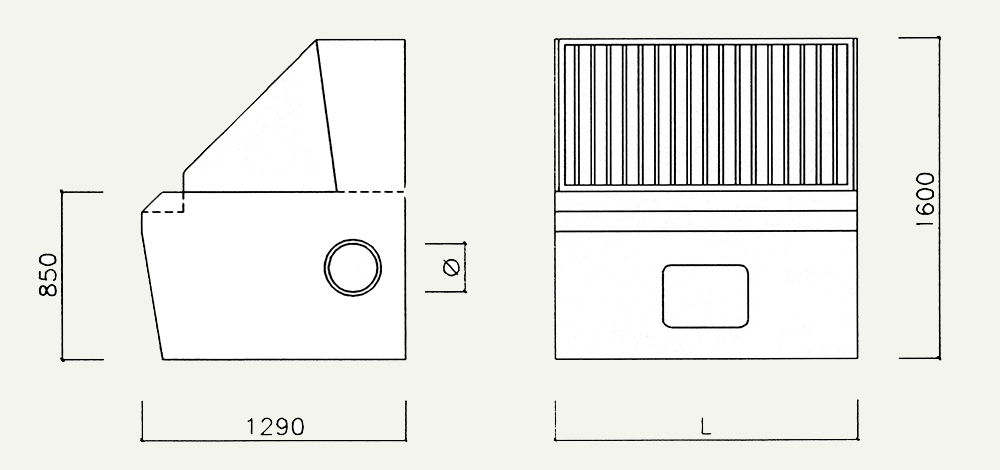

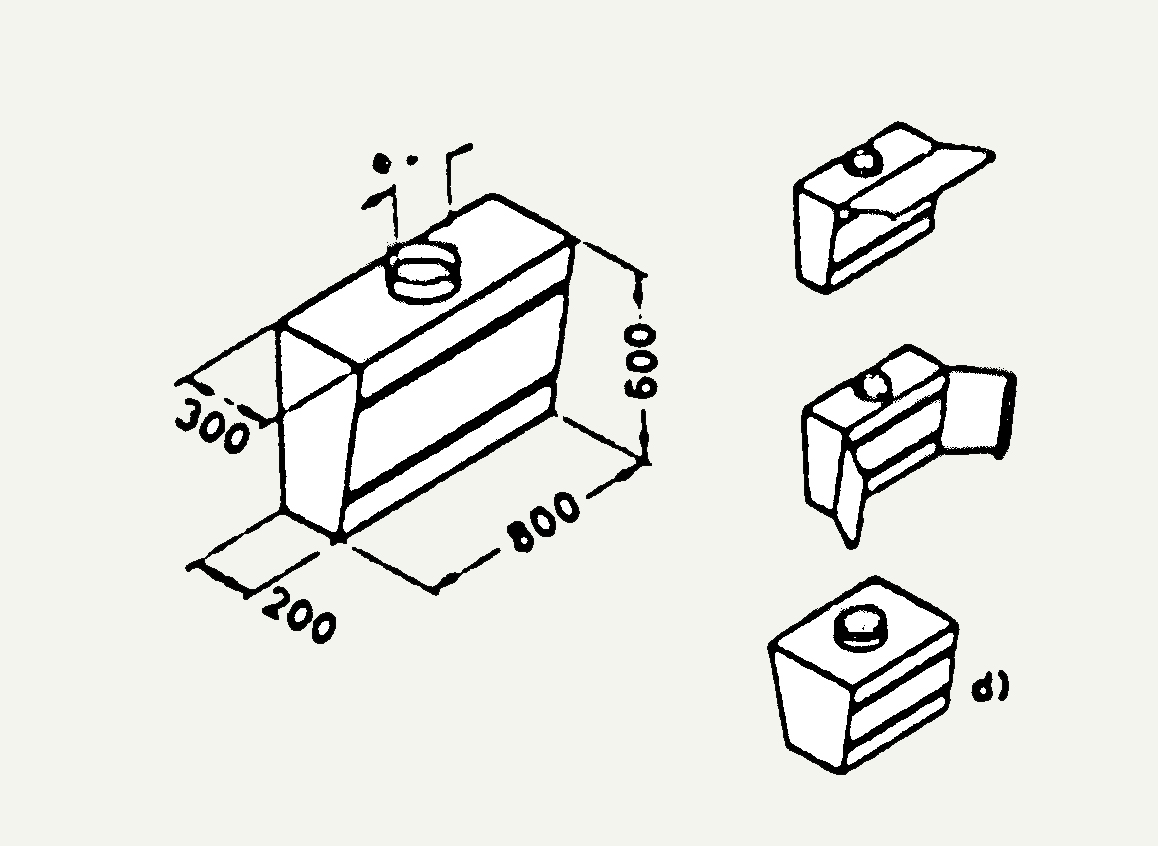

Paroi aspirante
 (dépression 40 daPa)
 Dimensions L mm 800 1000 1500 2000
 Paroi aspirante
Débit d'air

m3/h

 2000 2500 3750 5000
Diam mm 180 200 240 280


On  n'oubliera pas que les données sont fournies à titre d'exemple. Le débit d'air est  à adapter en fonction du produit à capter. Exemple ; le débit d'air est susceptible d'être modifié en fonction des particules à capter (distance émission par rapport à la table; température des gaz, masse des particules. etc. ...
