7.2.2. Premier Calcul : à vitesse constante dans le circuit
L'étude demandée doit répondre aux attentes suivantes :
- fonctionnement à 100%
- vitesse d'air à chaque bouches d'aspiration machines : 25 m/s.
Détermination du collecteur
En effectuant la somme des sections on pourra déterminer les diamètres "?" de chaque section :
A + B ? 1 = ? 220 mm
1 + C ? 2 = ? 240 mm
E + D ? 3 = ? 180 mm
3 + 2 ? 4 = ? 300 mm
Détermination du Débit d'air
Q = VS
Avec
Q = débit d'air en m3/s
V = vitesse d'air en m/s
S = surface tuyauterie en m2
Détermination de la perte de charge
Dans le tableau ci-après, on notera les symboles suivants :
V = vitesse d'air en m/s
Hsml = perte de charge statique par mètre linéaire en daPa
Hs= perte charge statique en daPa
Hd = perte de charge dynamique en daPa
long = longueur tuyauterie en m
ø = diamètre en mm
| Circuit | ø | V | long | Hsml | Hs |
| Capot A | 30,00 | ||||
| flexible | 140 | 25 | 1,5 | 11,83 | 17,75 |
| desscente | 140 | 25 | 3,5 | 4,73 | 16,56 |
| coude 90° | 140 | 25 | 6,25 | ||
| A - 1 | 140 | 25 | 10 | 4,73 | 47,30 |
| jonction 1 | 220 | 25 | 6,64 | ||
| 1 - 2 | 220 | 25 | 7 | 2,89 | 20,23 |
| jonction 2 | 240 | 25 | 6,64 | ||
| 2 - 4 | 240 | 25 | 6 | 2,63 | 15,78 |
| jonction 4 | 300 | 25 | 6,64 | ||
| 4 - V | 300 | 25 | 6 | 2,04 | 12,24 |
| hd | 25 | 39,00 | |||
| Coude 90° | 300 | 25 | 6,25 | ||
| V - S | 300 | 25 | 2,04 | 12,24 | |
| Séparateur | 6 | 100,00 | |||
| H total | 343,52 |
Avec ce choix de circuit on prendra donc comme perte de charge totale pour le réseau considéré : 345 daPa
Contrôle du circuit C2
Comme nous l'avons pressenti, auparavant, il est bon de contrôler le circuit C 2 par rapport au circuit A 2. En reprenant les données du tableau précèdent, on notera la perte de charge du circuit A 2 avant jonction 2 : 144,73 daPa
Le circuit C 2 a comme perte de charge :
| Circuit | φ | V | long | Hsml | Hs |
| Capot C | 30,00 | ||||
| flexibble | 100 | 25 | 1,5 | 16,88 | 25,31 |
| descente | 100 | 25 | 3,5 | 6,75 | 23,63 |
| Coude 90° | 100 | 25 | 6,25 | ||
| C - 2 | 100 | 25 | 14 | 6,75 | 94,50 |
| Hs C2 | 179,69 |
On choisira donc le circuit C S qui malgré les apparences donne une perte de charge supérieure au circuit A S de :
179,69 - 144,73 = 34,96 daPa.
La perte de charge totale du réseau considéré sera donc de : 336,88 + 34,96 = 371,84 daPa.
Il sera en outre nécessaire de prévoir un cône d'équilibrage sur de 34,96 daPa sur la jonction 2 dans le diamètre 220 mm (voir chapitre 3.2.6.).
Détermination du ventilateur
Le ventilateur devra pouvoir répondre aux caractéristiques suivantes :
Débit d'air 6372 m3/h
Ht 375 daPa

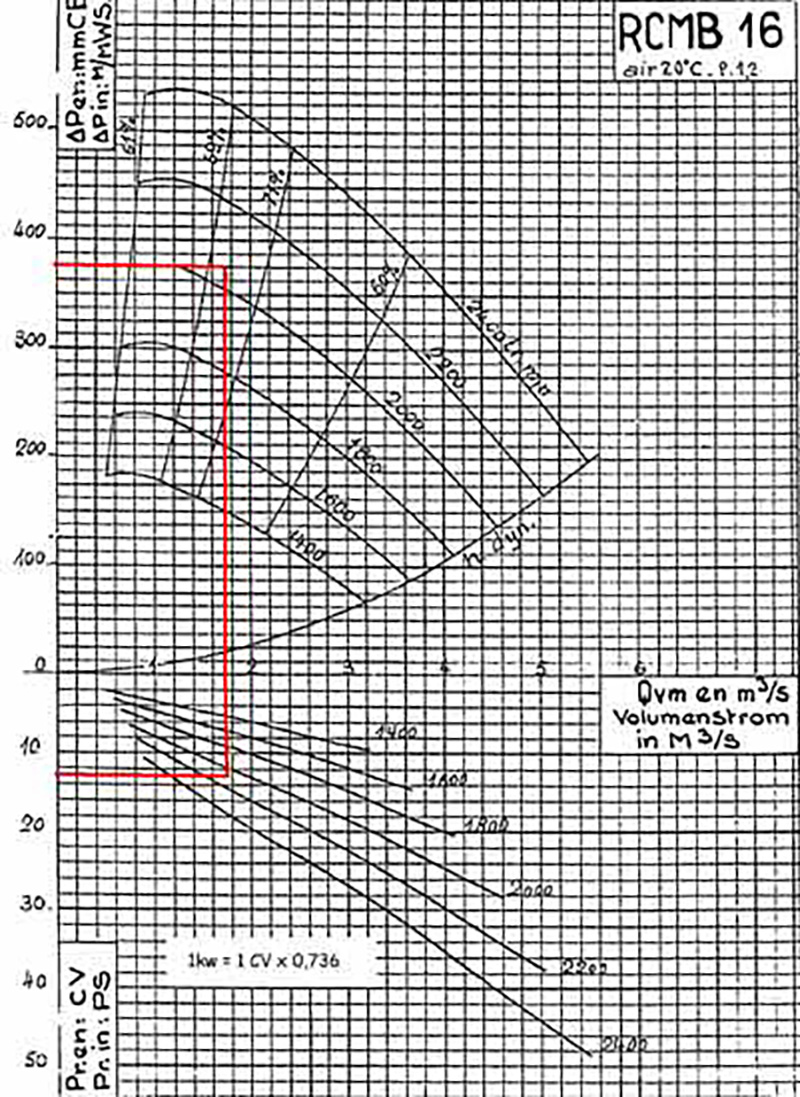

Puisqu'il n'y a pas de déligneuse ni de risque de déchets fibreux, on choisira un ventilateur avec rotor à pales radiales fermées soit le ventilateur type RCMB 16.
Les caractéristiques de ce dernier seront donc :
Débit d'air ................... 6372 m3/h
Ht................................... 375 daPa
Vitesse......................... 2080 t/mn
Consom............................ 9,6 kW
Moteur nécess................. 11 kW
Rendement...................... 69,5 %
