4.1.1. Les chambres de décantation (le piège à bois)

Ces chambres utilisent le seul effet de la pesanteur. Elles ne sont efficaces que pour les grosses poussières (plus de 100 µm) et pour des gaz relativement concentrés en poussières, dans le but par exemple de valoriser les plus grosses.

Piège à bois

Fig. 50

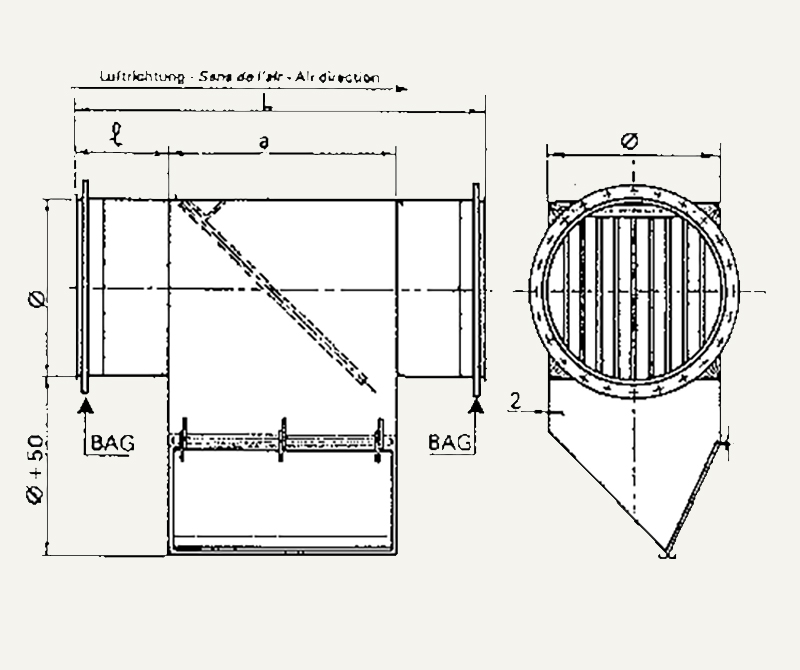

piège à bois CATTINAIR type S

Dérivé de ces chambres on trouve les appareils comportant à inertie dans lequel l'air est soumis à une succession de changement de direction voir figure 52.

Là encore, les particules solides suivent des trajectoires moins in­curvées que celle du flux d'air et se dirigent ainsi vers les surfaces de dépôt le long desquelles elles descendent par gravité.

Une des principales applications de ces appareils dits chambre de décantation est le piège à grosses particules. Ce dernier placé avant le ventilateur arrêtera les gros déchets afin d'éviter d'endommager le rotor.

Vitesse de chute des particules

Fig. 51

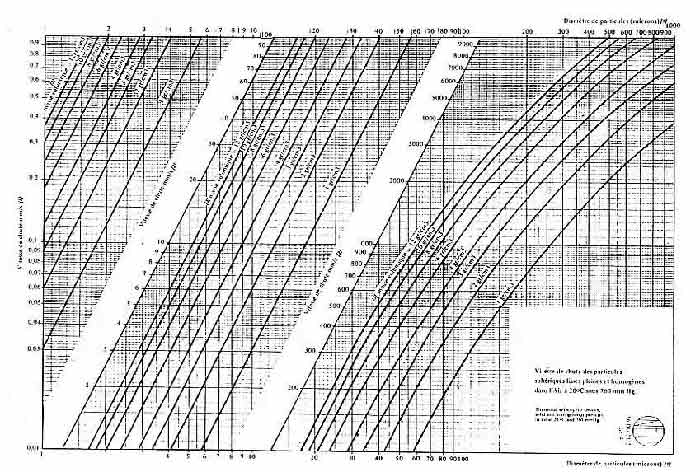

Vitesse de chute des particules dans l'air en fonction de leur diamètre

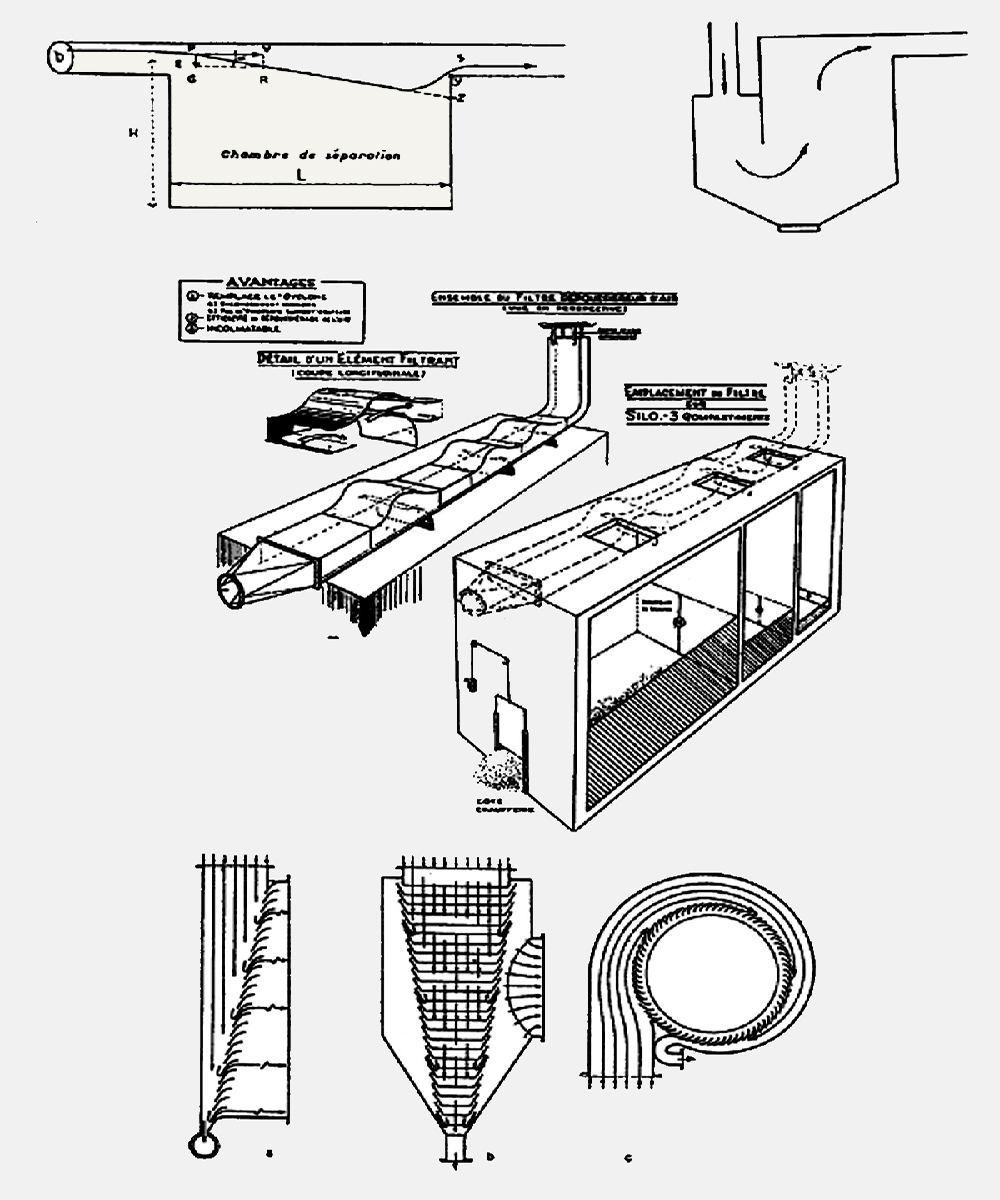

Chambre de décantation

Fig. 52
Chambre de décantation
