5.3. L'EXTRACTION

Un des meilleurs dispositif anti-voûte consiste à prévoir un système d'extraction dont le principe est de couper la base d'appui de la voûte, pour autant que cet appui est situé sur la sôle du silo et non sur les parois verticales (cas des silos en tôle ondulé).

La plupart des constructeurs proposent différents mécanismes d'extraction :

5.3.1.    Extracteur à lame

Ce système consiste à prévoir une lame d'acier ressort placée au bas du silo entraînée par un moto-réducteur puissant, dans un mouvement de balayage rotatif (figure 71)

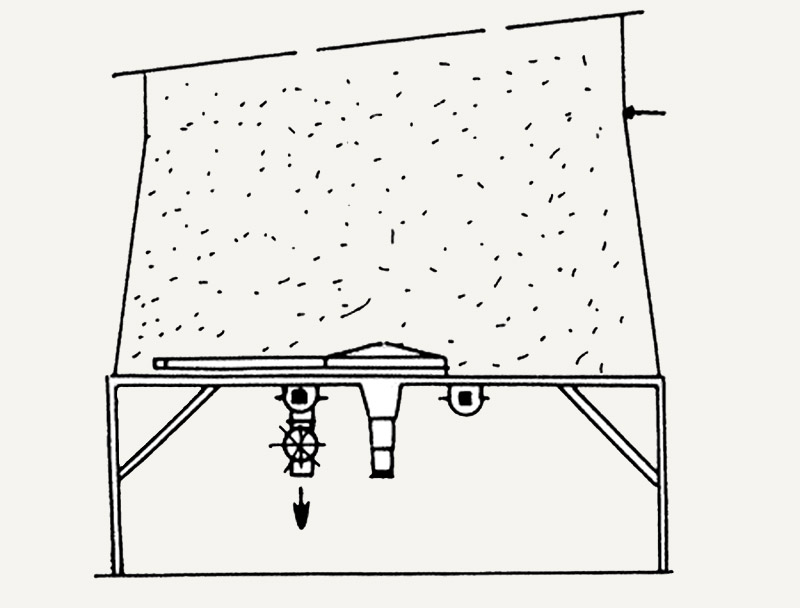

Extracteur rotatif à lame

Figure 71
Balayage de fond de silo par un système rotatif à lame

5.3.2.    Sôle tournante

La base du silo est mobile autour de l'axe central. Ce mouvement entraîne, sur une certaine hauteur, la masse des déchets stockés ce qui exige une énergie importante.

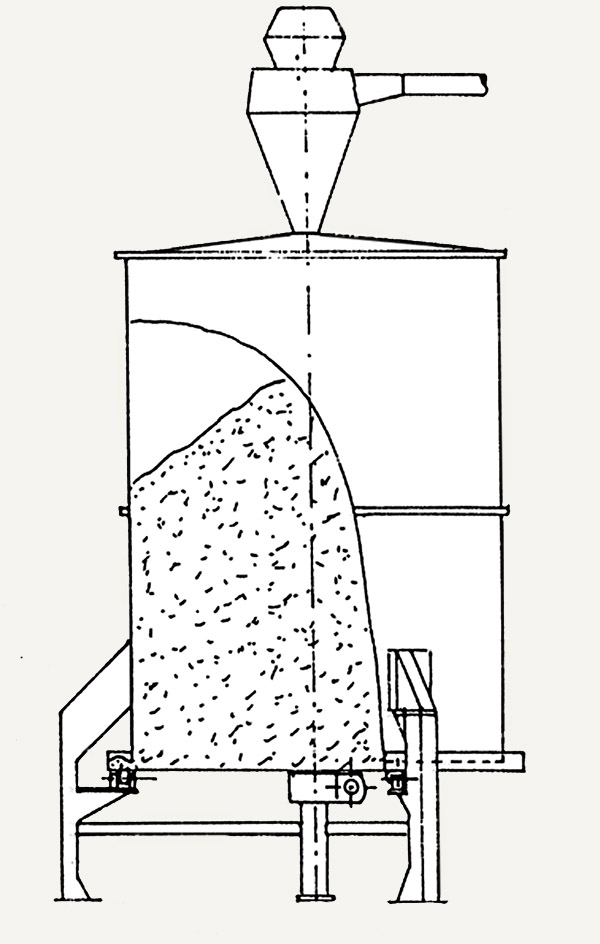

Silo à sôle tournante

Figure 72
Silo à sôle tournante

5.3.3.    Extracteur à vis

Plusieurs systèmes ont été mis au point on trouvera ci-dessous quelques uns des principaux principes utilisés suivant la nature et l'importance des déchets à évacuer et suivant la précision de l'évacuation demandée ; exemple : Alimentation automatique de chaudière ou circuit de production de panneaux de particules.

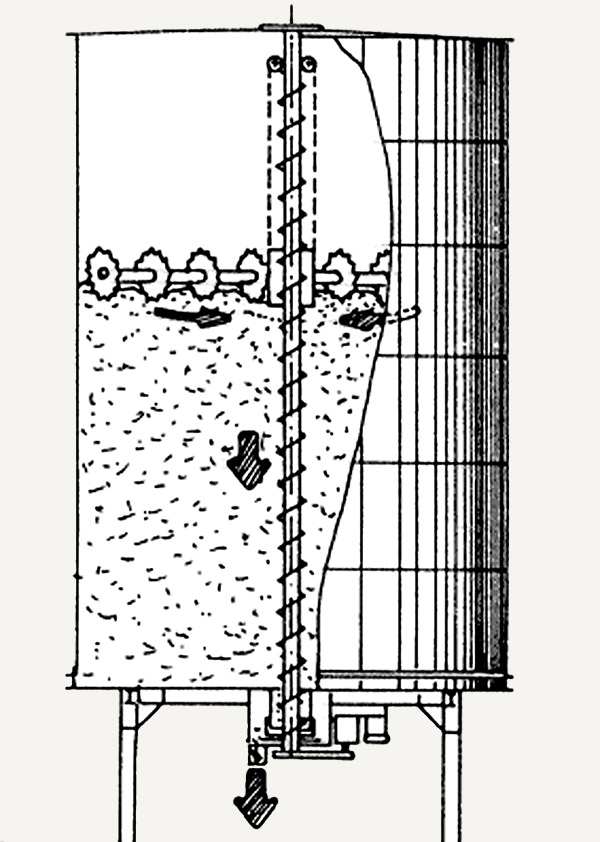

Dispositif de raclage mobile

Figure 73
Dispositif de raclage mobile

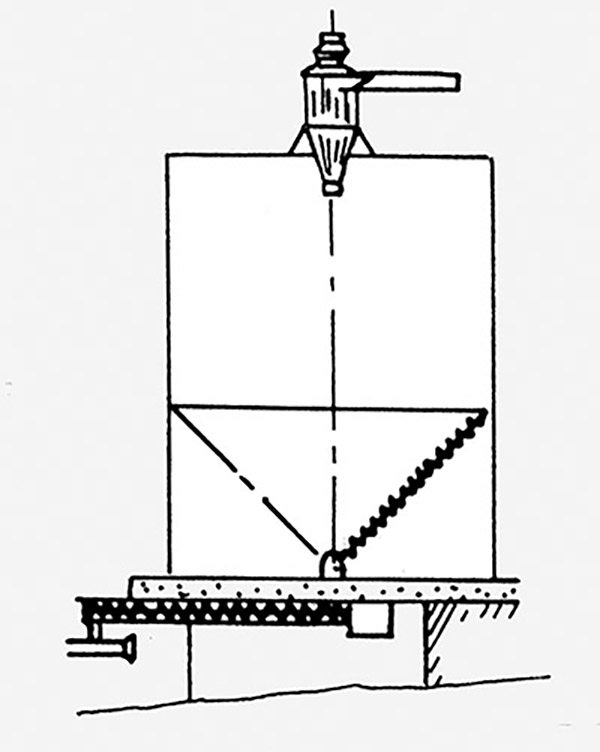

Dispositif à balayage conique

Figure 74
Balayage conique

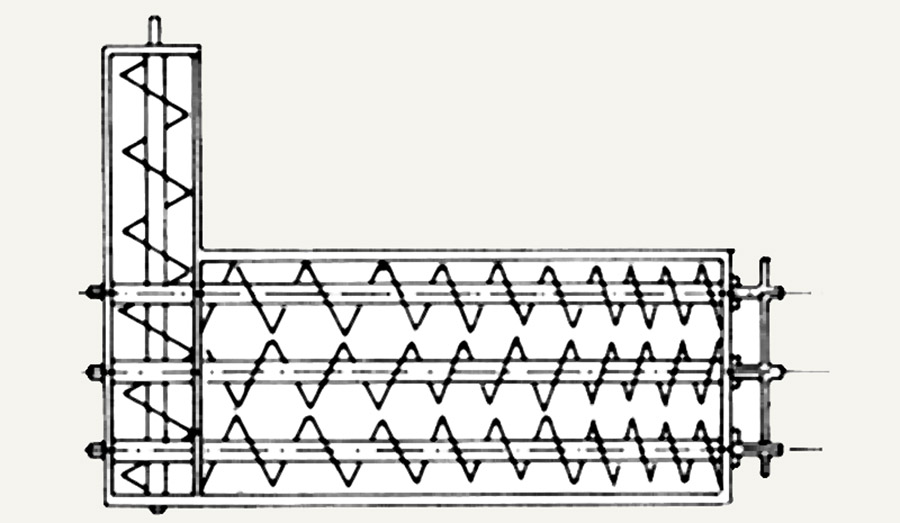

Balayage par nappe de vis

Figure 75
Balayage par nappe de vis

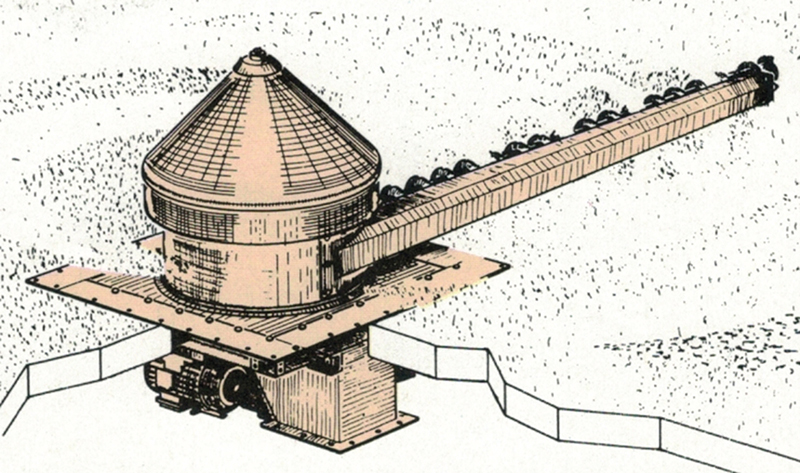

Extracteur à vis rotative

Figure 76
Vis rotative

5.3.4.    Extracteur à poussoirs

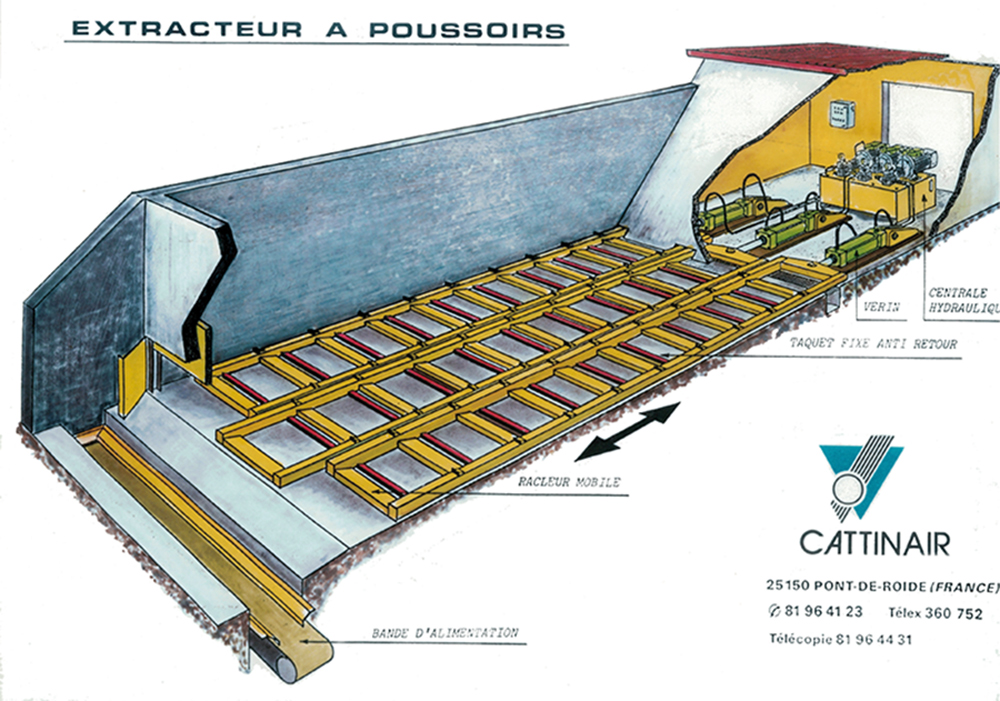

Extracteur à poussoirs

Figure 77
Extracteur à poussoirs
