7.2. CALCUL D'UNE INSTALLATION D'ASPIRATION POUR UN ATELIER DU BOIS
Nous examinerons deux solutions selon que les vitesses d'air aux bouches des machines seront identiques ou selon que les vitesses seront différentes en fonction des machines.
Dans tous les cas, le collecteur d'aspiration sera calculé pour une vitesse d'air d'environ 25 m/s.
Pour la commodité des explications, nous utiliserons un tracé schématique correspondant à une installation d'aspiration de cinq machines à bois (figure 79). On trouvera en Annexe A les diamètres d'aspiration habituellement utilisés sur les machines courantes de l'industrie du bois.
Supposons :
A = une dégauchisseuse de 400 mm de largeur de table ;
B = une raboteuse simple de capacité en largeur de 500 mm ;
C = une scie à ruban de menuisier (diamètre volant de 800 mm) ;
D = une toupie simple ;
E = une tenonneuse araseuse simple à deux porte-outil ;
V = le groupe moto- ventilateur ;
S = Séparateur filtrant.
Les diamètres indiqués sur la figure 79 sont adaptés aux capacités des machines implantées.
Le calcul prend toujours pour point de départ le point dont la position est telle qu'il existe entre lui et le ventilateur V la plus forte perte de charge ; a priori, on ne sait pas quel est ce point. Il faut procéder par intuition : le point qui a la plus forte probabilité d'être celui recherché correspond à la machine où entre le capot et le ventilateur, on trouve les plus grandes distances de tuyauterie avec les plus faibles diamètres.
Avec un peu d'habitude, il est facile de déterminer la machine recherchée. Dans notre exemple, nous choisirons la dégauchisseuse A comme point de départ de l'étude.

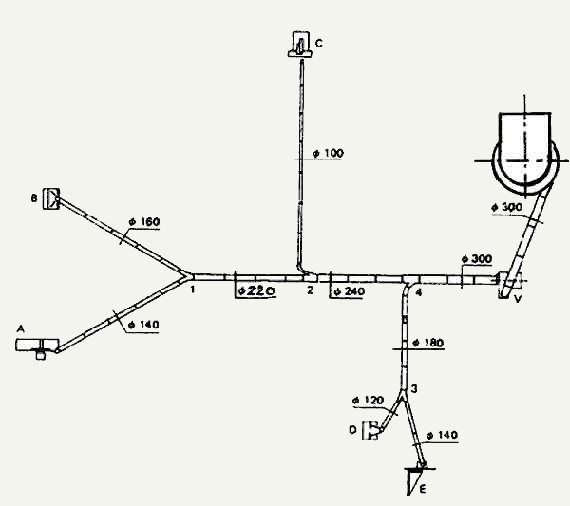

Figure 79
Tracé schématique d'une installation d'aspiration, de cinq machines à bois
7.2.1. Composition du circuit A à S
un capot de dégauchisseuse (perte de charge moyenne au capotage : 30 daPa ;
un coude à 90° diam 140 mm ;
1,5 m de flexible plastique diam 140 mm ;
une descente rectiligne diam 140 mm de 3,5 m ;
un coude à 90° diam 140 mm ;
une longueur droite diam 140 mm de 10 m jusqu'à la jonction 1;
une longueur droite de 7 m de la jonction 1 à la jonction 2 ;
une longueur droite de 6 m de la jonction 2 à la jonction 4 ;
une longueur droite de 6 m de la jonction 4 au ventilateur V ;
un coude à 90° à la sortie du ventilateur V ;
longueur droite de 6 m du coude sortie ventilateur V au séparateur S ;
Tracé schématique d'une installation d'aspiration, de cinq machines à bois
un séparateur S dont la perte de charge est estimée à 100 daPa.
