3.3.7.      Courbe de fonctionnement

La figure 46 ci-dessous représente un exemple de courbes caractéristiques correspondant à un ventilateur particulier. Sur le même graphique on représente également les courbes du rendement et de la puissance absorbée. Les courbes du rendement s'appellent aussi courbes d'orifices équivalents.



Ventilateur - courbe de fonctionnement

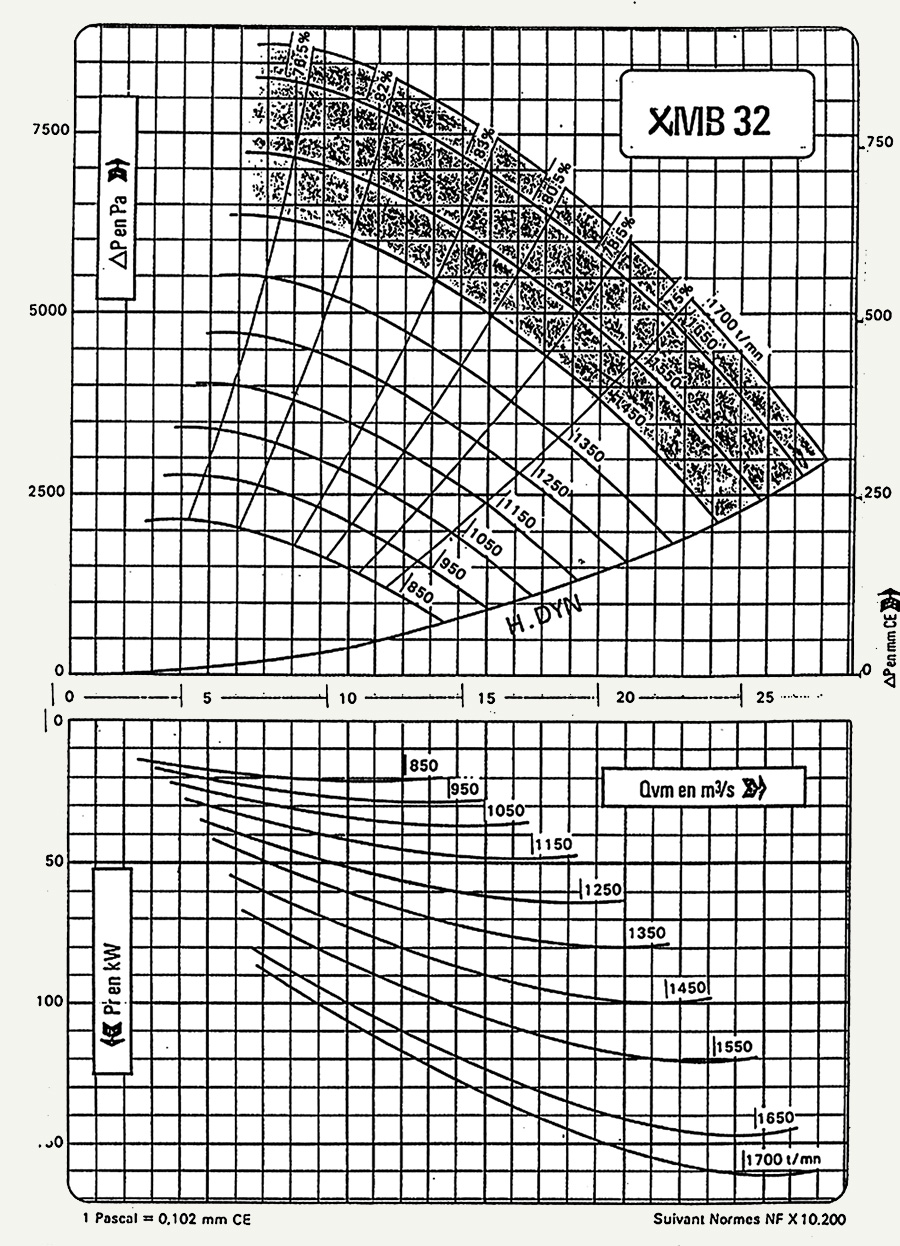

Figure 46
Courbes caractéristiques d'un ventilateur type XMB32

Lorsqu'on a à choisir un ventilateur, on recherchera à obtenir le meilleur rendement de façon à réduire la consommation d'énergie. La connaissance des courbes caractéristiques d'un ventilateur est donc primordiale. Elles devraient être fournies au client par le fournisseur lors de la mise en route.
